Automatika - tipski i specijalni proizvodi

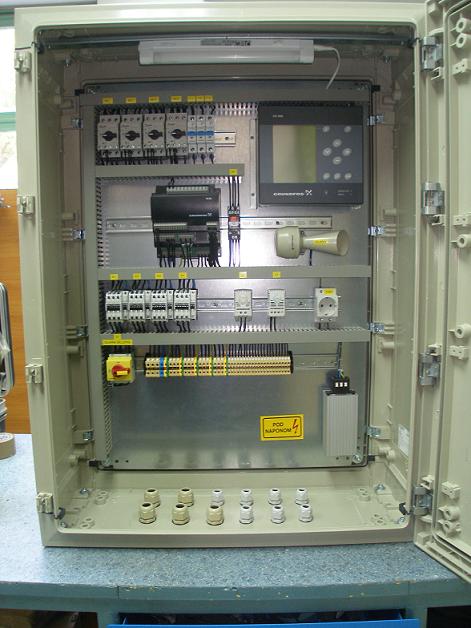

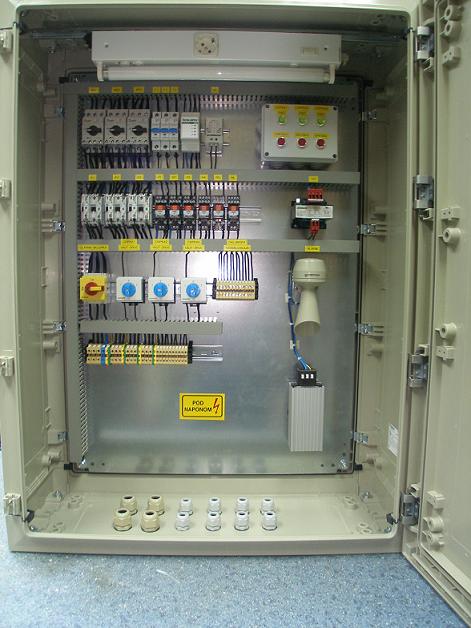

Upravljački ormari za upravljanje crpkama i crpnim sustavima

Upravljački ormari su namjenjeni za upravljanje i zaštitu vodoopskrbnih, bunarskih i fekalnih crpki preko raznih vrsta upravljačkih sklopki i senzora.

Upravljački ormari su :

• samostojeći ili za zidnu montažu
• izrađeni od poliestera ili čelika, plastificirani te obojani bojom RAL 7032
• zaštita ormara min IP 54 do IP 66
• atestirani od strane "Zagrebinspekt d.o.o."

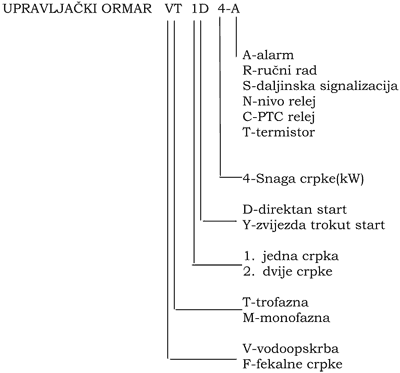

Vrste i tipovi upravljačkih ormara prema namjeni crpki:

1. TIPSKI UPRAVLJAČKI ORMARI ZA FEKALNE CRPKE I CRPKE ZA OBORINSKE VODE

• Upravljački ormari za direktan start 1 crpke -FT 1D snaga 1,5 - 11 kW
• Upravljački ormari za Y/Δ start 1 crpke - FT 1Y  snaga 5,5 - 15 kW
• Upravljački ormari za direktan start 2 crpke -FT 2D snaga 1,5 – 11 kW
• Upravljački ormari za Y/Δ start -FT 2Y snaga  5,5 – 15 kW

2. TIPSKI UPRAVLJAČKI ORMARI ZA VODOOPSKRBNE CRPKE

• Upravljački ormari za direktan start 1 crpke -VT 1D snaga 1,5-11 kW
• Upravljački ormari za Y/Δ start 1 crpke - VT 1Y snaga 5,5-15 kW

3. UPRAVLJAČKI ORMARI ZA SPECIJALIZIRANE NAMJENE

Upravljački ormari za specijalne namjene po zahtjevima korisnika za namjenu u posebnim situacijama koje nisu obuhvaćene tipskim rješenjima poput ugradnje posebnih zaštitnih modula crpki,sa frekventnim pretvaračima, softstarterima, mikrokontrolerima i sl.

STANDARDNE OPCIJSKE VARIJANTE

A-alarm:

• opcija predstavlja dodatni sklop te ugradnju zvučnog signala (truba) na upravljačkom ormaru.

R-ručni start:

• opcija predstavlja dodatni sklop (prekidač 0-1) za ručni start crpke ili crpki kvara automatike.

S-daljinska signalizacija:

• podrazumijeva ugradnju beznaponskog sklopa za daljinski nadzor obavještavanje o statusu upravljačkog ormara (rad ili greška crpke ili crpki).

N-nivo relej:

• opcija omogućuje upravljanje preko nivo releja i nivo sondi i to na usisnoj ili tlačnoj strani crpki

C-PTC relej:

• opcija omogućava diretnu termičku zaštitu namota el. motora crpki ako su iste opremljenje PTC sondama. ( CR crpke iznad 3 kW).

T-termistor:

• opcija omogućuje zaštitu namota el. motora ukoliko je isti opremljen termistorima,klixonima ili sličnim kontaktnim sondama ( SEG crpke,S crpke,SEV crpke,itd).

Dodatne opcije na upit

• brojač sati rada,uklopni sat i sl.
• voltmetar, ampermetar i sl.
• temperaturni relej za Pt100 sonde i sl.
• ormari za vanjsku ugradnju sa grijačem ,regulatorom vlage ili temperature,unutarnjom
• rasvjetom ormara i utičnicom
• GSM dojava rada i greške crpki
• i sve druge dodatne opcije koje se traže u troškovnicima i raznim projektima.
